FSE နှင့် GRE Artifact

စနစ်- MR 0.35T Ovation

ဆေးရုံ- Daqing ရေနံမြေအထွေထွေဆေးရုံ

ပြဿနာ/ရောဂါလက္ခဏာ

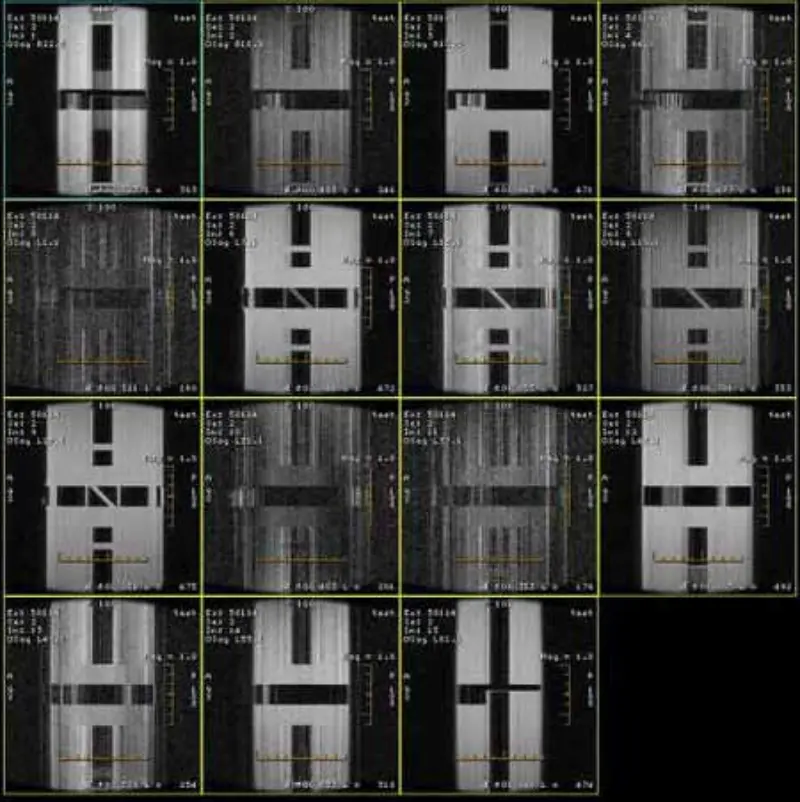

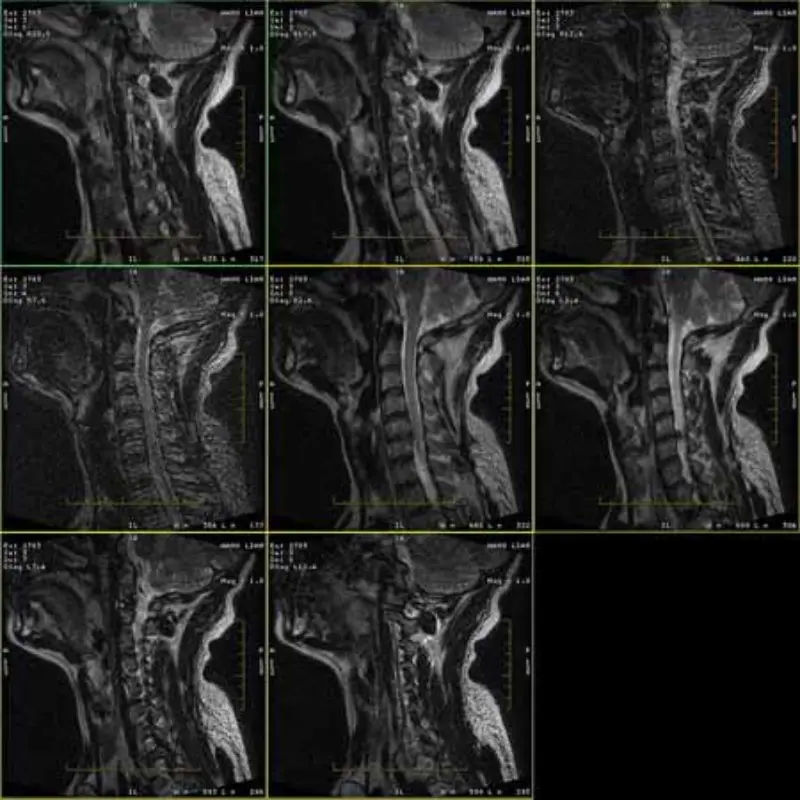

FRFSE နှင့် GRE ပရိုတိုကောများ၏ ပုံများတွင် သရဲများပါရှိပြီး တစ်ခါတစ်ရံတွင် စီးရီးတစ်ခုတွင် SNR နိမ့်သောပုံများ ပေါ်လာသည်။ ဒါပေမယ့် SE protocol ပုံတွေက ပုံမှန်ပါပဲ။

ပူးတွဲပါပုံများကိုကြည့်ရှုပါ။

ပြဿနာရှာဖွေခြင်းသမိုင်း/အရိပ်အမြွက်

1. ဤအရာများသည် FRFSE နှင့် GRE ပရိုတိုကောများ၏ ပုံသဏ္ဌာန်တွင်သာ ဖြစ်ပေါ်သော်လည်း SE ပရိုတိုကော

ပုံတွေ ဘယ်တော့မှ မပေါ်ဘူး။ Head SPT ကို အမြန်စစ်ဆေးပါ၊ ဦးခေါင်း SNR သည် မဖြစ်စလောက် (8.2 ခန့်) ဖြစ်သည်။

2. RF တံခါး၊ အလင်းရောင်ပါဝါ၊ TCU ပါဝါ၊ PAC ပါဝါထောက်ပံ့မှုနှင့် သံလိုက် Display တို့ကို စစ်ဆေးခဲ့သည်၊ အားလုံးကောင်းပြီ။

3. gradient amplifiers များ၊ SRU နှင့် cable များပေါ်ရှိ filter များကို လဲလှယ်လိုက်သည် ၊ artifact သည် တူညီသော ပရိုတိုကောများတွင် ဆက်လက်တည်ရှိနေပါသည်။   စာမျက်နှာ ၃ မှ ၃

4. အခြား site တွင်အောက်ပါအစိတ်အပိုင်းများကိုစမ်းသပ်ပါ၊ အားလုံးကောင်းပြီ။ gradient PSU၊ TYMEII၊ SCA၊ IPG II၊ UCERD၊ RF Amp၊ RFI၊ MSHS နှင့် Head coil

5. DD diode ပိုင်ဆိုင်မှု၊ DD ကြိုးများနှင့် HV အားလုံးကို ပုံမှန်စစ်ဆေးပါ။

6. UCERD ၏ RF အချက်ပြအထွက်ကို ပိတ်ပါ၊ ပစ္စည်းများ ပျောက်သွားသည်။

7. လက်ခံသူအား လဲလှယ်ပြီး ကေဘယ်ကြိုးများ လက်ခံရယူပြီး MA ကို ကျော်ဖြတ်ပါ၊ ပြဿနာရှိပါသေးသည်။

8. ကိုယ်ထည်ကွိုင်ကို ဖြုတ်ပါ၊ ၎င်းကို သံလိုက်အပြင်ဘက်တွင်ထားပါ၊ ကြိုးများအားလုံးကို ချိတ်ဆက်ပြီး ထပ်မံစကင်န်ဖတ်ပါ၊ ပစ္စည်းများ ကျန်ရှိနေပါသေးသည်။

9. ကျွန်ုပ်တို့သည် ပါဝါထောက်ပံ့မှုနှင့် မြေပြင်ကို စစ်ဆေးပြီး PP (Magnet Room) ပေါ်ရှိ မြေပြင်ချိတ်ဆက်ကိရိယာသည် အလွန်ချောင်နေပါသည်။ ကျွန်ုပ်တို့ ၎င်းကို တင်းကျပ်ပြီး ထပ်မံစကင်န်ဖတ်သောအခါ၊ ဦးခေါင်း SNR ပိုကောင်းလာသည်။

(ဦးခေါင်း SNR: 8.9)

အကြောင်းရင်း/ဖြေရှင်းချက်

နောက်ဆုံးတွင် တစ်စုံတစ်ဦးသည် MR စက်ပစ္စည်းပါဝါ၏ တိုက်ရိုက်ဝါယာကြိုး 3 ကြိုးမှ 1 ကြိုးကို ချိတ်ဆက်ထားသည်ကို ကျွန်ုပ်တို့တွေ့ရှိခဲ့သည်။

ခွင့်ပြုချက်မရှိဘဲ MR Department ပြင်ပသို့ ပေးသွင်းခြင်း။ ဝိုင်ယာကြိုးကို ဖယ်ရှားပြီး ထပ်မံစကင်န်ဖတ်ပြီးနောက်၊ စနစ်သည် ပုံမှန်ဖြစ်ပြီး SNR သည် 9.3 ဖြစ်သည်။

ထို့ကြောင့် ပါဝါထောက်ပံ့မှုအရည်အသွေးသည် ရုပ်ပုံအရည်အသွေးကို ထိခိုက်စေမည်ဖြစ်သည်။
