ARTIFACT WI/Fiesta ရုပ်ပုံ အဖြူရောင် Pixel

စနစ်- 1.5T Signa Twin Excite II (ဆော့ဖ်ဝဲဗားရှင်း 11.0M4)

ပြဿနာ/လက္ခဏာ

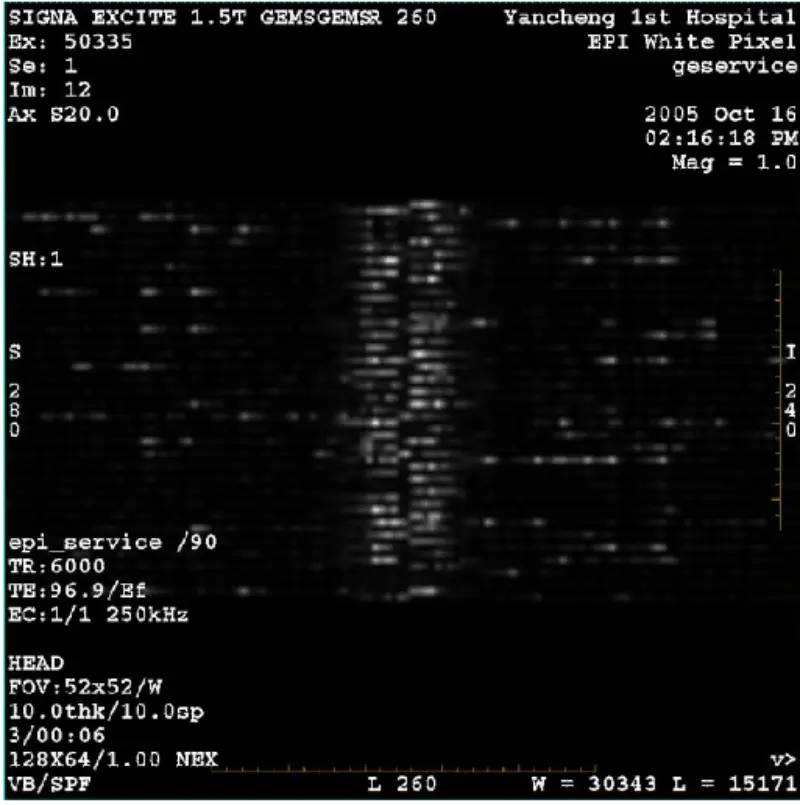

DWI (Zoom mode and whole mode) နှင့် fiesta (zoom mode and whole mode) ရုပ်ပုံသည် မြင်နိုင်သော reticulate သို့မဟုတ် corduroy artifact ပါရှိသည့် body coil သို့မဟုတ် head coil ကိုအသုံးပြုသည့်အခါတွင်ပင် အခြားပုံမှန်ပုံမှာ ပုံမှန်ဖြစ်ပုံရသည်။

ပြဿနာရှာဖွေခြင်းသမိုင်း/အရိပ်အမြွက်

1. Super conduct Shim ကို စစ်ဆေးပါ၊ ရလဒ်သည် အားလုံးလွန်သွားပါပြီ။

2. လူနာတံတားကိုဖယ်ရှားပါ၊ မည်သည့်ဒင်္ဂါးပြားနှင့်အခြားသတ္တုမျှမတွေ့ပါ။

3. Grafidy calibration ကို ဝေါဟာရအားလုံးကို အစိမ်းရောင်လုပ်ပါ။

4. Zoom နှင့် BACC တစ်ခုလုံးကို Run ပါ။

5. Zoom နှင့် EPT တစ်ခုလုံးကို Run ပါ။ ရလဒ်မှာ အဖြူရောင် pixel ပြင်းထန်ပြီး အခြားအရာများကို ကျော်သွားခြင်းဖြစ်သည်။

ဦးခေါင်းနှင့်ခန္ဓာကိုယ်အပါအဝင်။ Phase dither B0 တန်ဖိုးသည် spec တွင်ရှိသည်။

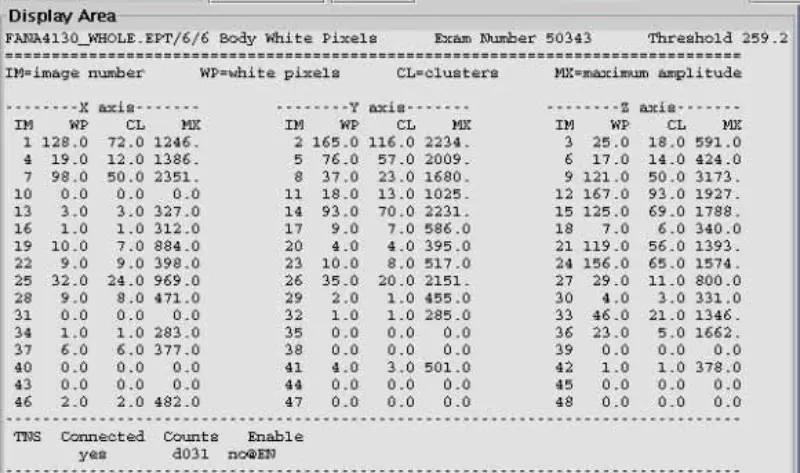

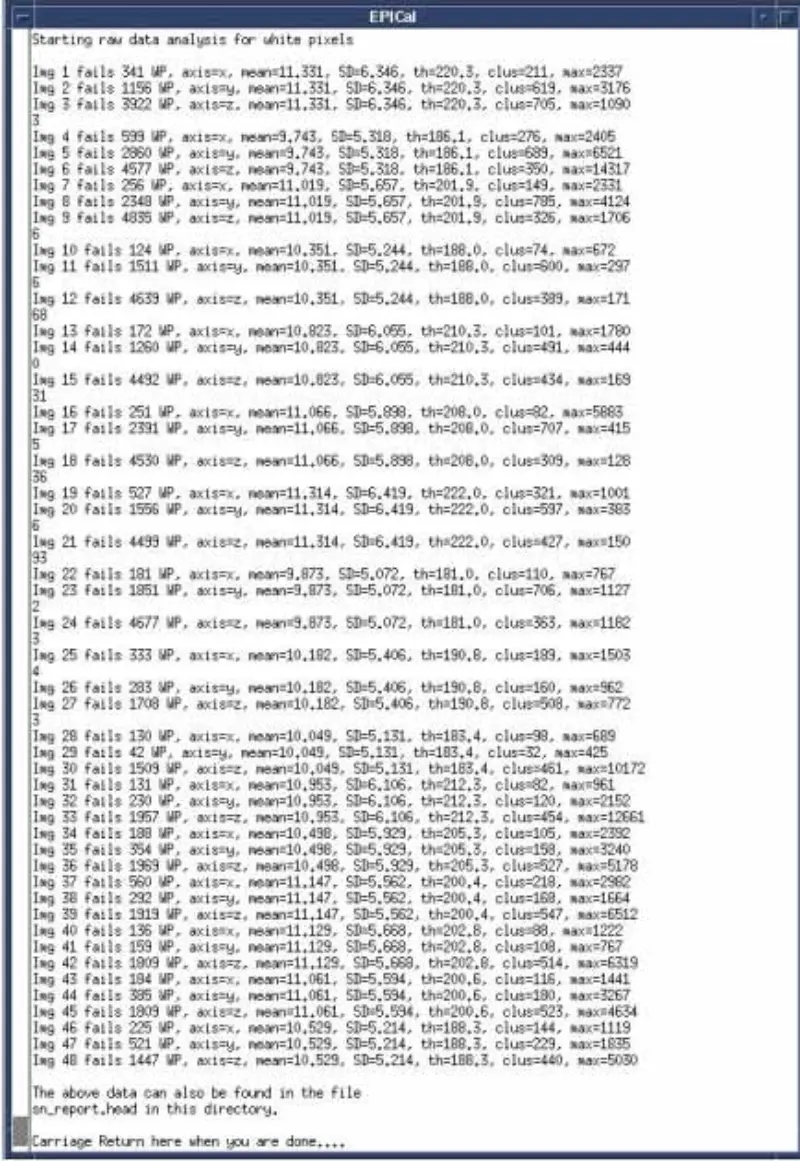

6. အဖြူရောင် pixel စမ်းသပ်မှုကို လုပ်ဆောင်ပါ၊ အားလုံး မအောင်မြင်ပါ။

7. SPT pass အားလုံးကို Run ပါ။ အထူးသဖြင့် gradient တည်ငြိမ်မှုစစ်ဆေးမှုများအားလုံး အောင်မြင်သည်။

8. ပန်ကာ၊ စပီကာ၊ injector၊ ခေါင်းအေးစသည်ဖြင့် ပန်ကာအပါအဝင် သံလိုက်ပတ်ပတ်လည်ရှိ ပတ်ဝန်းကျင်အရာများကို အတုယူပြီး စစ်ဆေးပါ။

9. Temp အာရုံခံကိရိယာ၊ SRI၊ PAC နှင့် ဇယားကို ပိတ်ပါ၊ ပြဿနာရှိနေသေးသည်။

10. စနစ်ကက်ဘိနက် I/F (Body J2 နှင့် Head J5) တွင် လက်ခံကြိုးကို ဖြုတ်ပါ၊ 50 ohm terminator နှင့် DC ဘလောက်ကို system cabinet connector သို့ထည့်ပါ။ EPT အဖြူရောင် pixel ဦးခေါင်းနှင့် ကိုယ်ထည်စကင်န်။ ရလဒ်သည် pass ဖြစ်သည်။ ယင်းပြဿနာကို စနစ် Cabinet တွင် မတွေ့ကြောင်း အတည်ပြုပါ။ ပြန်လည်ချိတ်ဆက်ပါ။ စနစ်ကက်ဘိနက် I/F တွင်ကေဘယ်လ်ကိုလက်ခံပါ။

11. X၊Y နှင့် Z Gradient Drive Fiber Optics GP ဘုတ်၊ EPT အဖြူရောင် pixel ဦးခေါင်းနှင့် ကိုယ်ထည်စကင်န်ကို ဖြုတ်လိုက်ပါ။ ရလဒ်သည် pass ဖြစ်သည်။ ၎င်းသည် အဖြူရောင် pixel ကို gradient ဖြင့် လှုံ့ဆော်ပေးကြောင်း ညွှန်ပြသည်။ ဝင်ရိုးတစ်ခုတည်းတွင်သာရှိသော အဖြူရောင် pixel ကိုတွေ့မြင်ရသည်။ ထို့နောက် SGA PS၊ GP ဘုတ်ကို အစားထိုးသော်လည်း ပြဿနာရှိနေဆဲဖြစ်သည်။ X,Y,Z Gradient Drive Fiber Optics ကို ပြန်လည်ချိတ်ဆက်ပါ။

12. SSM တွင် DD/TR ကို ပိတ်ပါ။ Pen Wall(J72၊J73၊J74၊J75၊J75)၊EPT အဖြူရောင် pixel ဦးခေါင်းနှင့် ကိုယ်ထည်စကင်န်တွင် DD ကြိုးကို ဖြုတ်ပါ။ ရလဒ်ကတော့ ဦးခေါင်းဖြတ်ပြီး ခန္ဓာကိုယ် ပျက်သွားတာပါပဲ။ Body coil သည် undetuned ဖြစ်နေသောကြောင့် body coil သည် signal ကို စုပ်ယူပါသည်။ ထို့ကြောင့် head pass နှင့် body သည် မအောင်မြင်ပါ။ ကျွန်ုပ်တို့၏နုတ်ယူမှုကို စစ်ဆေးရန်အတွက်၊ head coil သို့ extension cable ကိုချိတ်ဆက်ပြီး head coil ကို magnet bore အပြင်ဘက်တွင်ထားကာ၊ head white pixel ကိုစကင်န်ဖတ်ပါ။ အမှန်တော့ ရလဒ်က ခေါင်းပျက်သွားတယ်။ Pen Wall၊ EPT အဖြူရောင် pixel ဦးခေါင်းနှင့် ကိုယ်ထည်စကင်န်တွင် DD ကေဘယ်ကြိုးကို ပြန်လည်ချိတ်ဆက်ပါ။ ရလဒ်ကတော့ အားလုံးပျက်ကွက်တာပါပဲ။ DD board နှင့် splitter board သည် အကြောင်းရင်းမဟုတ်ကြောင်း အတည်ပြုပါ။

13. Pen Wall တွင် DD ကြိုးများကို ပြန်လည်ချိတ်ဆက်ပါ။ SSM.EPT အဖြူရောင် pixel ဦးခေါင်းနှင့် ကိုယ်ထည်စကင်န်တွင် T/R Bias BNC ကေဘယ်လ်ကြိုးကို ကိုယ်ထည်နှင့် ခေါင်းကို ဖြုတ်ပါ။ ရလဒ်ကတော့ အားလုံးပျက်ကွက်တာပါပဲ။ ကိုယ်ထည်နှင့် ခေါင်းဘက်လိုက်ကြိုးများကို ဖယ်ရှားပြီး ပြန်လည်ချိတ်ဆက်ပါ။ SRFDII.EPT အဖြူရောင် ပစ်ဇယ်စကန်ဖတ်တွင် ခေါင်းနှင့်ကိုယ်ထည် အထွက်ကြိုးကို ဖြုတ်ပါ။ ရလဒ်ကတော့ အားလုံးပျက်ကွက်တာပါပဲ။ ထိုပြဿနာကို SRFDII AMP နှင့် SSM တွင်မဟုတ်ကြောင်း အတည်ပြုခဲ့သည်။

14. Hybrid တွင် I နှင့် Q ကြိုးများကို ဖြုတ်ပါ။ EPT အဖြူရောင် pixel စကင်န်ကို ဦးခေါင်းကိုဖွင့်ပါ။ ရလဒ် မအောင်မြင်ပါ။ Suspect Hybrid။ Hybrid ကို အစားထိုးပါ။ ဒါပေမယ့် ပြဿနာရှိနေတုန်းပဲ။

15. သံလိုက်၏ ရှေ့အဖုံးကို ဖြုတ်ပါ။ RF အကာအရံမြေစိုက်ကြိုးနှင့် Temp အာရုံခံကြိုးကို စစ်ဆေးပါ။ ကေဘယ်က OK

16. ကိုယ်ထည် RF ကွိုင်ကို TRM မှ ဖယ်ရှားပါ။ EPT အဖြူ ပစ်ဇယ်စကင်န် ဦးခေါင်းကို ဖွင့်ပါ၊ ရလဒ် မအောင်မြင်ပါ။

17. TRM မှ RF အကာအကွယ်ကို ဖယ်ရှားပါ။ RF အကာအကွယ်ဖြင့် EPT အဖြူရောင် pixel စကင်န်ကို ဖွင့်ပါ။ ရလဒ် မအောင်မြင်ပါ။ RF အကာအကွယ်ကို အစားထိုးပြီး EPT အဖြူရောင် pixel စကင်န်ကို လုပ်ဆောင်ပါ။ ပြဿနာရှိနေတုန်းပဲ။

အကြောင်းရင်း/ဖြေရှင်းချက်

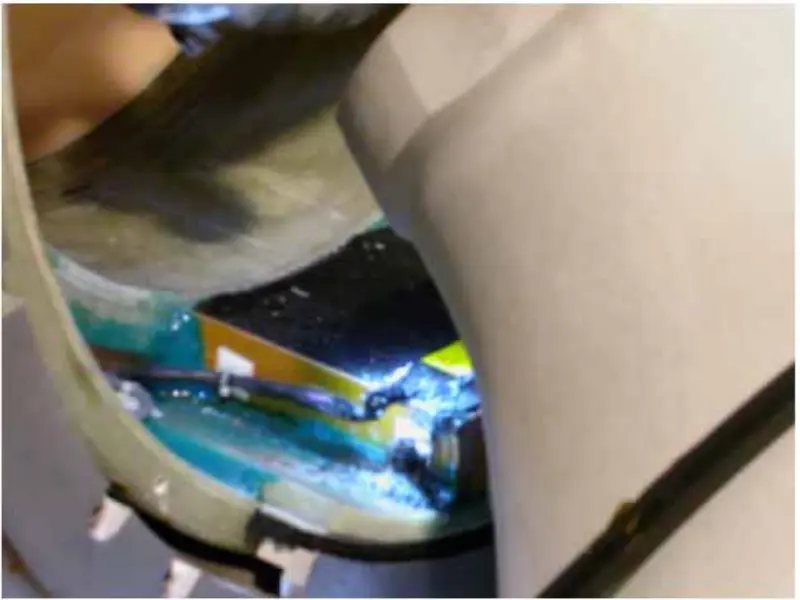

အထက်ဖော်ပြပါ လုပ်ဆောင်မှုနှင့် ခွဲခြမ်းစိတ်ဖြာမှုမှ၊ ပြဿနာသည် gradient coil ကြောင့်ဖြစ်သင့်သည်ဟု ကျွန်ုပ်တို့ကောက်ချက်ချပါသည်။ ထို့ကြောင့် သံလိုက်၏ ရှေ့နှင့်နောက်အဖုံးကို ဖယ်ရှားပြီး gradient coil နှင့်သက်ဆိုင်သော boltsများကို စစ်ဆေးပြီး တင်းကျပ်ပါ။ သံလိုက်၏နောက်ဖုံးကို ဖယ်ရှားပြီးနောက်၊ မြင့်မားသော ရှမ်ကြိုးကို အနက်ရောင်အဖြစ်သို့ ပြောင်းလဲသွားသည်ကို ကျွန်ုပ်တို့ တွေ့ရှိရသည်။

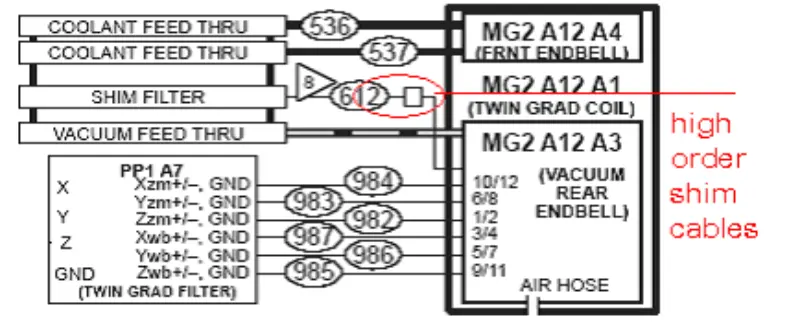

ဤ site တွင် high order shim option မရှိသောကြောင့်၊ ကျွန်ုပ်တို့သည် high order shim cable ကိုဖြတ်တောက်လိုက်ပါသည်။ ကျွန်ုပ်တို့သည် ကေဘယ်ကြိုးများကို သီးခြားဖယ်ထုတ်ပြီး ကြိုးများကို လျှပ်ကာကော်တိပ်ဖြင့် ကြိုးတစ်ခုစီကို စည်းပါ။ အရာအားလုံးကိုပြန်ယူပါ၊ EPT အဖြူရောင် pixel စကင်န်ကိုဖွင့်ပါ။ အားလုံး ကျော်ဖြတ်ပါ။ ဤဒေသတွင်းပြုပြင်ပြီးနောက်၊ စနစ်သည်အိုကေ။ DWI နှင့် Fiesta ပုံတွင် ယခင်ကကဲ့သို့ အဖြူရောင် pixel မရှိပါ။

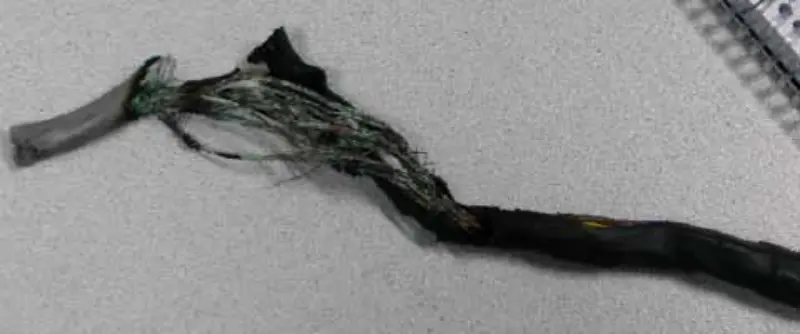

စက်ရုံရှိ အဆင့်မြင့် ကေဘယ်ကြိုးများ ပျက်စီးရမည်။ ပျက်စီးနေသော ကေဘယ်ကြိုးများသည် တဆက်တည်း ကပ်လျက် အသေးငယ်ဆုံး စက်ဝိုင်းများစွာကို ဖြစ်ပေါ်စေသည်။ DWI စကင်န်ကို run သောအခါ၊ စက်ဝိုင်းသည် အခြားစကင်န်များထက် ပို၍ အပူရှိန်ကို ဖြစ်ပေါ်စေသည်။ ထို့ကြောင့် ကေဘယ်ကြိုးများသည် နေ့စဥ်လောင်ကျွမ်းပြီး DWI scan ကို ထိခိုက်စေပါသည်။ အမှန်မှာ၊ နေ့စဥ်ကြာလာသည်နှင့်အမျှ အကျိုးသက်ရောက်မှုသည် ပို၍ပြင်းထန်လာသည်။
